Verbindungskabel für LORENTZ-Solarpaneele
- Detaillierte Beschreibung
Verbindungskabel, mit denen 4 Platten an das LORENTZ-Wiesenpumpensystem angeschlossen werden können. Mit diesen Kabeln lässt sich die Leistung des Systems erheblich steigern.

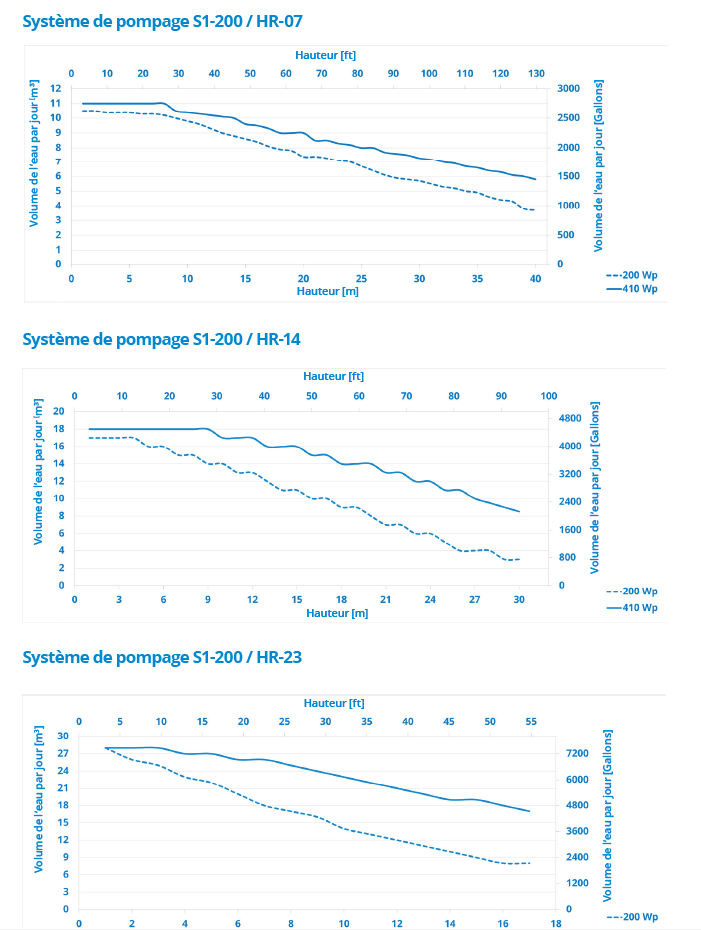

Zum Beispiel steigt die 119150120 unter 20m Wassertiefe von 7.000L/Tag auf 13.000L/Tag (+85%) mit 400W statt 200W Paneelen. Die 119150110 in 35m Tiefe steigt von 5'000L/d auf 6'500L/d (+20%). Die Pumpe schaltet sich auch früher am Tag ein und ermöglicht es, der Kurve der Sonne besser zu folgen.
Merkmale:
- IP65
Hinweise zur Verwendung:
- Nehmen Sie zwei 100-W-PV-Module und verbinden Sie das positive (männliche) Kabel des einen PV-Moduls mit dem negativen (weiblichen) Kabel des anderen PV-Moduls (Reihenschaltung).
- Nehmen Sie die beiden anderen 100-W-PV-Module und wiederholen Sie das oben beschriebene Verfahren.
- Verbinden Sie die beiden verbleibenden positiven (männlichen) Kabel mit einem passenden Y-Stecker,
- Verbinden Sie dann die beiden verbleibenden negativen (weiblichen) Kabel mit dem anderen passenden Y-Stecker,
- Nehmen Sie dann die restlichen Drähte und verbinden Sie sie mit dem MC4-Adapter, der im Gehäuse des S1-200-Systems enthalten ist (dies wird als Parallelverbindung bezeichnet),
- und verbinden Sie schließlich den verbleibenden Stecker mit dem Controller.
