Kit minor pour seringue automatique metal tube plongeur 5ml NJ PHILLIPS

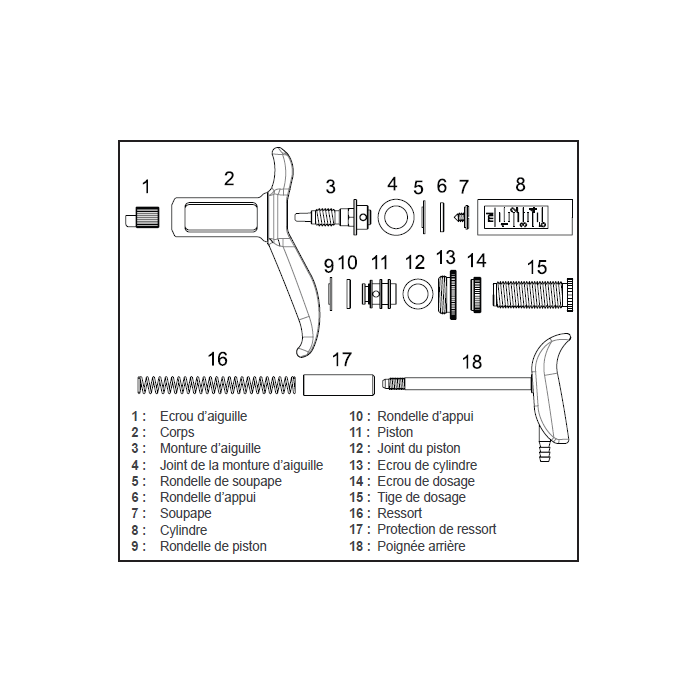

Kit composé d'une monture d'aiguille, un joint de la monture d'aiguille, une rondelle de soupape, une rondelle de piston, une rondelle d'appui et un joint de piston. (3,4,5,9,10,12)

Pour remplacer les rondelles en caoutchouc :

1 : Desserrer l’écrou de dosage au maximum.
2 : Retirez l’écrou de cylindre (pièce n°15).
3 : Tenir la monture d’aiguille (pièce n°5) et retirer la poignée arrière.
4 : Retirez le cylindre avant de dévisser le piston (pièce n°13).
5 : Remplacez le joint en prenant soin de ne pas abîmer le filetage.
6 : Faire en sorte que la bosse en relief sur la rondelle du piston (pièce n°11) fasse face à l’avant et que la rondelle d’appui (pièce n°12) soit correctement positionnée.
7 : Insérez la rondelle du piston avec précaution dans le cylindre.
8 : Pour enlever la monture d’aiguille (pièce n°5) et le joint de monture (pièce n°6), tenir le cylindre à travers la protection.
9 : Pour enlever la soupape, insérer un ongle dans la vis de soupape. En replaçant ces pièces, faire attention à ce que la bosse en relief da la rondelle de soupape (pièce n°7) fasse face à l’avant.
10 : Lors du remontage, il est important de s’assurer que la monture d’aiguille est correctement placée dans le trou hexagonal de la monture de cylindre avant de resserrer l’écrou.

Instructions pour la lubrification :

Si cet instrument devient difficile à utiliser, une lubrification du piston est sûrement nécessaire.
1 : Dévissez la tige de dosage jusqu’à ce qu’elle puisse être tirée en arrière contre le ressort et ressorte complètement du cylindre.
2 : Lubrifiez le cylindre avec quelques gouttes d’huile de lubrification.
3 : Revissez la tige de dosage jusqu’à la position voulue.
